KEWEI科威彩屏一体机 HMIB-E24MR
KEWEI科威彩屏一体机 HMIB-E24MR简介
●串口0（RS232）、串口2（RS485）。
●RS485组网，最多64台，带MODBUS。
●特点：7寸TFT液晶，带存储，安装简便，清晰度高，操作性强。
●控制点数：本体40点控制点，可加配AD\DA扩展板，AD最多7路，DA最多2路。
●高速计数：单相1 路计数最高50K，2 路同时计数每路最高25K；双相1 路最高15K，2 路同时计数每路最高15K。
●脉冲输出：带T型，单路最高频率30K，两路同时最高频率20K。
●内置实时时钟功能。
KEWEI科威彩屏一体机 HMIB-E24MR选型报价
型号 | 输入 | 继电器输出 | 晶体管输出 | 4-20mA标准信号输出 | 0-10V标准信号输出 | PT100输入 | 显示 |
HMIB-E24MR | 12 | 12 |
|
|
|
| 7寸液晶触摸屏 |
HMIB-E24MT | 12 |
| 12 |
|
|
| 7寸液晶触摸屏 |
HMIB-E32MR | 16 | 16 |
|
|
|
| 7寸液晶触摸屏 |
HMIB-E32MT | 16 |
| 16 |
|
|
| 7寸液晶触摸屏 |
HMIB-E40MR | 20 | 20 |
|
|
|
| 7寸液晶触摸屏 |
HMIB-E40MT | 20 |
| 20 |
|
|
| 7寸液晶触摸屏 |
HMIB-E24MR-3PT4AD-2DA | 12 | 12 |
| 4 | 2 | 3 | 7寸液晶触摸屏 |
HMIB-E24MT-3PT4AD-2DA | 12 |
| 12 | 4 | 2 | 3 | 7寸液晶触摸屏 |
HMIB-E32MR-3PT4AD-2DA | 16 | 16 |
| 4 | 2 | 3 | 7寸液晶触摸屏 |
HMIB-E32MR-3PT4AD-2DA | 16 |
| 16 | 4 | 2 | 3 | 7寸液晶触摸屏 |
HMIB-E40MR-3PT4AD-2DA | 20 | 20 |
| 4 | 2 | 3 | 7寸液晶触摸屏 |
HMIB-E40MT-3PT4AD-2DA | 20 |
| 20 | 4 | 2 | 3 | 7寸液晶触摸屏 |
注：标准信号类型订货需说明电流型还是电压型。
KEWEI科威彩屏一体机 HMIB-E24MR参数规格
1.型号参数对比
型号 | 开关量输入 | 开关量输出 | AD | DA | PT 100 | 高速计数 | 脉冲输出 | 时钟 | RS 485 | 显示尺寸 |
HMIB-E24MR | 12 | 12 |
|
|
| 2 |
| 有 | 有 | 7寸 |
HMIB-E24MT | 12 | 12 |
|
|
| 2 | 2 | 有 | 有 | 7寸 |
HMIB-E32MR | 16 | 16 |
|
|
| 2 |
| 有 | 有 | 7寸 |
HMIB-E32MT | 16 | 16 |
|
|
| 2 | 2 | 有 | 有 | 7寸 |
HMIB-E40MR | 20 | 20 |
|
|
| 2 |
| 有 | 有 | 7寸 |
HMIB-E40MT | 20 | 20 |
|
|
| 2 | 2 | 有 | 有 | 7寸 |
HMIB-E24MR-3PT4AD-2DA | 12 | 12 | 4 | 2 | 3 | 2 |
| 有 | 有 | 7寸 |
HMIB-E24MT-3PT4AD-2DA | 12 | 12 | 4 | 2 | 3 | 2 | 2 | 有 | 有 | 7寸 |
HMIB-E32MR-3PT4AD-2DA | 16 | 16 | 4 | 2 | 3 | 2 |
| 有 | 有 | 7寸 |
HMIB-E32MR-3PT4AD-2DA | 16 | 16 | 4 | 2 | 3 | 2 | 2 | 有 | 有 | 7寸 |
HMIB-E40MR-3PT4AD-2DA | 20 | 20 | 4 | 2 | 3 | 2 |
| 有 | 有 | 7寸 |
HMIB-E40MT-3PT4AD-2DA | 20 | 20 | 4 | 2 | 3 | 2 | 2 | 有 | 有 | 7寸 |
2.电源参数
项目 | 内容 |
额定电压 | DC24V |
电压输入范围 | DC24V±10% |
允许瞬间断电时间 | 10ms |
电源保险丝 | 24V/0.5A |
最大消耗功率 | 12W |
3.输入规格
项目 | 规格 |
输入电压 | DC24V±10% |
输入电流 | 7mA |
输入阻抗 | 3kΩ |
输入ON电流 | 4.5mA以上 |
输入OFF电流 | 4.4mA以下 |
输入响应时间 | 默认10ms，主机X通过修改寄存器D8020的值改变输入响应时间，范围为：1~60 |
输入信号形式 | 无电压触点，或NPN集电极开路晶体管 |
电路隔离 | 光电耦合器隔离 |
4.输出规格
项目 | 继电器输出 | 晶体管输出 |
外部电源 | AC250V DC30V 以下 | DC5~30V |
电路绝缘 | 机械绝缘 | 光耦绝缘 |
动作显示 | - | - |
最大电阻负载 | 2A/点 8A/4点公共端 8A/8点公共端 | 0.5A/点 0.8A/4点公共端 1.6A/8点公共端 (Y000,Y001为0.3A/点) |
最大感性负载 | 80VA | 12W/DC24V(Y000,Y001为7.2W/DC24V) |
最大指示灯负载 | 100W | 1.5W/DC24V(Y000,Y001为0.9W/DC24V) |
开路漏电流 | - | 0.1 mA /DC30V |
最小负载 | DC5V 2 mA | - |
响应时间OFF>ON | 约10ms | 0.2ms以下（Y000,Y001为2us） |
响应时间ON>OFF | 约10ms | 0.2ms以下（Y000,Y001为2us） |
5.模拟量输入输出规格
项目 | 模拟量输入 | 模拟量输出 |
输入类型 | 标准信号(0-10V/0-20mA) |
|
输入分辨率 | 12位 |
|
数据字格式 | 0-4000 |
|
转换速度 | 10ms/通道（4通道40ms） |
|
配线要求 | 使用双绞屏蔽电缆作为模拟量输入电缆，并和电源线或其它可能产生电气干扰的电线隔开 |
|
输入类型 | PT100热电阻（-30—300℃） |
|
输入分辨率 | 12位 |
|
显示精度 | 0.1℃ |
|
转换速度 | 10ms/通道 |
|
配线要求 | 使用热电偶温度补偿电缆作为模拟量输入电缆，并和电源线或其它可能产生电气干扰的电线隔开 |
|
输出类型 |
| 标准信号(0-10V)，可以共地输出 |
输出分辨率 |
| 12位 |
DA值范围 |
| 0-4000 |
转换速度 |
| 2个通道2ms |
最大负载电阻 |
| 电压输出负载≥2KΩ |
配线要求 | 使用双绞屏蔽电缆，电缆应远离电源线其它可能产生电气干扰的电线，在电缆的负载端使用单点接地 |
|
KEWEI科威彩屏一体机 HMIB-E24MR硬件端子

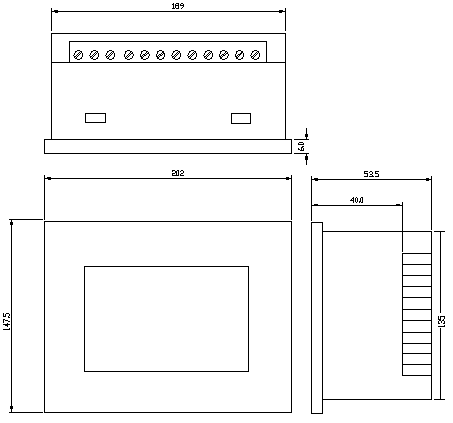

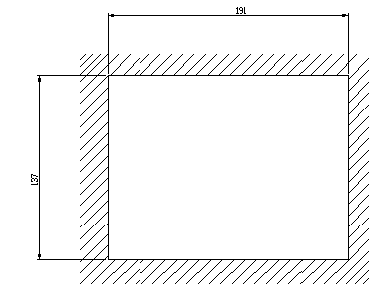

KEWEI科威彩屏一体机 HMIB-E24MR产品尺寸
