KEWEI科威LP2系列PLC特点：
1、模拟量精度高，自带PID自整定
2、高速脉冲处理功能指令齐全，如：DDRVI/A、DZRN、DDVIT、PTO指令
3、多条定位指令，加减速曲线控制步进、伺服，曲线更平缓、定位更精准；
4、脉冲输入输出指令并发多任务处理机制
5、简洁便利的MODBUS通信指令，便于与其他设备通信组网；
6、扩展模块丰富灵活，有开关量、模拟量扩展模块
7、用于中小型控制系统
8、嵌入式PLC的首创者、有17年PLC产品研制经验的黄石科威自控公司研制
9、嵌入式结构设计，便于快速量身定制专用PLC、控制器
10、100多万台PLC已在纺织机械、电梯、工业窑炉、塑料机械、印刷包装机械、食品机械、数控机床、木工机械、环保设备上应用。
11、带浮点数运算功能
KEWEI科威LP2系列PLC型号说明：
科威LP2系列PLC基本单元构成如下：
LP2━08 M━ 08 T
1 2 3
（1）：系列名称 LP2
（2）：输入点数与类型 8、14 、18 、24
M DC24V光耦输入（漏型）
（3）：输出点数与类型 8、12 、14 、16
R: 继电器
T：晶体管
科威LP2系列单元型号
型号 |
|
供电电源：AC85~264V |
|
继电器输出 | 晶体管输出 |
LP2-08M08R | LP2-08M08T |
LP2-14M12R | LP2-14M12T |
LP2-18M14R | LP2-18M14T |
LP2-24M16R | LP2-24M16T |
LP2-28M20R | LP2-28M20T |

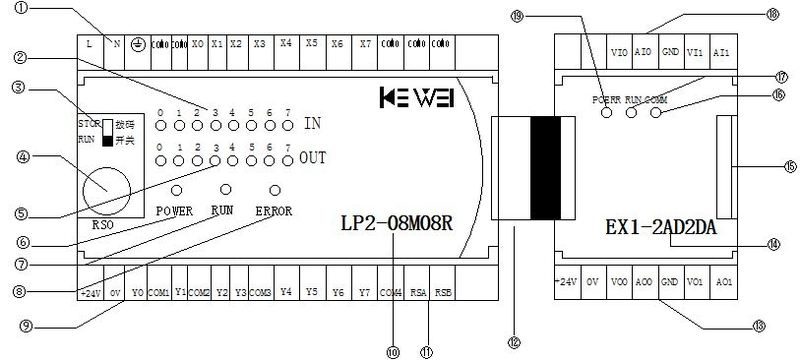

KEWEI科威LP2系列PLC各部分说明：
基本单元 扩展单元
①:输入端子,电源接入端子 | ⑪:RS485串口 |
②:输入动作指示灯 | ⑫:通讯模块扩展线 |
③:拨码开关,用来控制PLC待机与运行 | ⑬:模块输出端子 |
④:RS232串口 | ⑭:扩展模块型号 |
⑤:输出动作指示灯 | ⑮:扩展模块接入口 |
⑥:电源工作灯 | ⑯:主机模块通讯指示灯 |
⑦:PLC运行灯 | ⑰:模块运行指示灯 |
⑧:PLC错误灯 | ⑱:模块输入端子 |
⑨:输出端子,24V电源输出 | ⑲:模块电源指示灯 |
⑩:PLC型号 |
|
KEWEI科威LP2系列PLC规格参数：
一般规格
项目 | 规格 |
环境温度 | 使用温度0～550C，储存温度-20～70℃ |
环境湿度 | 使用时35%～85%RH（无凝露） |
防震性能 | JISC0911标准，10～55HZ，0.5mm(最大2G)， 3轴方向各2次(但用DIN导轨安装时为0.5G) |
抗冲击性能 | JISC0912标准，10G，3轴向各3次 |
抗噪声能力 | 用噪声模拟器产生电压为1000伏(峰－峰值)、 脉宽1us、30～100Hz的噪声 |
绝缘耐压 | AC1500V,1min(接地端与其他端子间) |
绝缘电阻 | 5MΏ以上（DC500V兆欧表测量，接地端与其他端子间） |
接地电阻 | 第三种接地方式（不可与强电系统共地）， 如接地有困难，可以不接 |
使用环境 | 无腐蚀性、可燃性气体，无尘埃 |

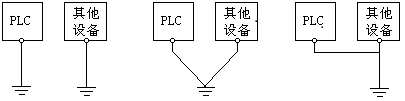

★ 接地方式
专用接地（最好） 共用接地（可） 公共接地（不可）
科威LP2系列
项目 | 规格 |
|
|
|
运算控制方式 | 循环扫描方式、中断命令 |
|
|
|
输入输出控制方式 | 批处理方式(执行END指令时)，有I/O立即刷新指令 |
|
|
|
程序语言 | 梯形图、指令列表、顺序功能图 |
|
|
|
最大存储容量 | 16K步 |
|
|
|
指令种类 | 基本顺控/步进阶梯 | 顺控指令：27条，步进阶梯指令：2条 |
|
|
| 应用指令 | 常用功能指令：58条，专家指令：1条 |
|
|
处理速度 | 基本指令 | 0. 2us/指令 |
|
|
| 应用指令 | 1~数百us/指令 |
|
|
输入输出点数 | 扩展时输入总点数 | X000-X357(8进制编号) | 240点 |
|
| 扩展时输出总点数 | Y000-Y357(8进制编号) | 240点 |
|
| 扩展时输入输出总点数 | 8进制编号 | 480点 |
|
辅助继存器 | 一般用 | M0~M1023 | 1024点 |
|
| 掉电保持用 | M1024~M1535 | 512点 |
|
| 特殊用 | M8000~M8255 | 256点 |
|
状态寄存器 | 一般用 | S0~S499 | 500点 |
|
| 掉电保持用 | S500~S999 | 500点 |
|
定时器(限时) | 100ms | T0~T199 | 200点(0.1~3276.7秒) |
|
| 10ms | T200~T245 | 46点(0.01~327.67秒) |
|
| 1ms掉电保持用 | T246~T249 | 4点(0.001~32.767秒) |
|
| 100ms掉电保持用 | T250~T255 | 6点(0.1~3276.7秒) |
|
计数器 | 16位单向 | C0~C99 | 100点(0~32767计数) |
|
| 16位单向 保持用 | C100~C199 | 100点(0~32767计数) |
|
| 32位双向 保持用 | C200~C234 | 35点(-2147483648~+2147483647) |
|
| 32位高速双向 保持用 | C235~C255 | 21点(-2147483648~+2147483647) |
|
数据寄存器D | 16位通用 | D0~D199 | 200点 |
|
| 16位保持用 | D200~D6999 | 6800点 |
|
| 16位特殊用 | D8000~D8255 | 256点 |
|
| 16位变址寻址用 | V0~V7、Z0~Z7 | 16点 |
|
指针 | CJ、CALL分支用 | P0~P127 | 128点 |
|
| 外部输入中断 | I00□~I50□ | 6点 | 有效时间200us |
| 定时中断 | I6□□~I8□□ | 3点 | 定时误差<10us |
| 计数中断 | I010~I060 | 6点 |
|
常数 | 10进制(K) | 16位：-32768~+32767 32位：-2147483648~+2147483647 |
|
|
| 16进制(H) | 16位：0~FFFF 32位：0~FFFFFFFF |
|
|
其它性能指标 | 输入滤波器常数D8020 | （对应输入采样次数）1~60ms，默认值为10(ms) |
|
|
|
|
|
|
|

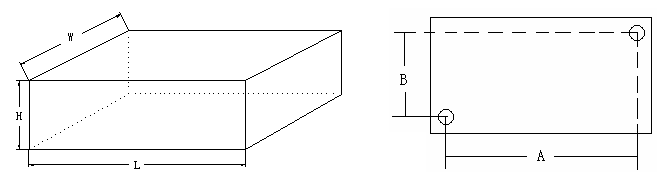

KEWEI科威LP2系列PLC外形尺寸：
外形尺寸
产品型号 | L(mm) | W(mm) | H(mm) | A(mm) | B(mm) |
LP2-08M08R/T | 100 | 95 | 80 | 90 | 85 |
LP2-14M12R/T | 140 | 95 | 80 | 130 | 85 |
LP2-18M14R/T | 140 | 95 | 80 | 130 | 85 |
LP2-24M16R/T | 190 | 95 | 80 | 180 | 85 |
LP2-28M20R/T | 190 | 95 | 80 | 180 | 85 |
KEWEI科威LP2系列PLC端子排列：
硬件端子

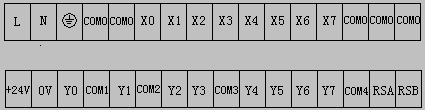

LP2-08M08R、LP2-08M08T

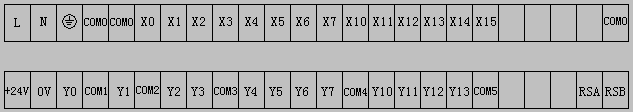

LP2-14M12R、LP2-14M12T

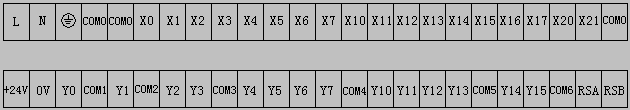

LP2-18M14R、LP2-18M14T

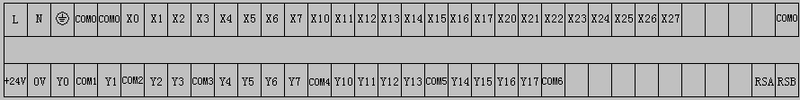

LP2-24M16R、LP2-24M16T

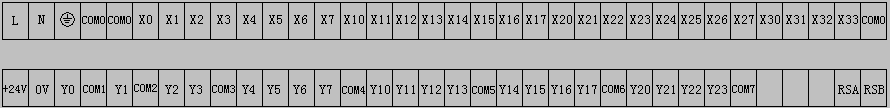

LP2-28M20R、LP2-28M20T
KEWEI科威LP2系列PLC通讯接口：
科威LP2系列基本单元标配两个通讯口：COM0为标准RS232、COM1为标准RS485。
COM0（程序下载通讯端口）：
管脚号 | 信号 | 描述 |
1 | NC | 空脚 |
2 | TXD | 发送 |
3 | RXD | 接收 |
4 | NC | 空脚 |
5 | GND | 地线 |
6 | NC | 空脚 |
7 | NC | 空脚 |
8 | NC | 空脚 |

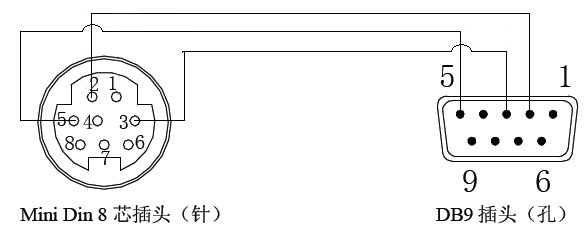

编程电缆内部接线如下图：
COM1（RS485通讯端口）：
KEWEI科威LP2系列PLC电源规格：
科威LP2系列PLC基本单元电源规格如下：
项目 | 内容 | 备注 |
|
|
额定电压 | AC220V | 正常启机和工作范围 |
|
|
电压输入范围 | AC85V~264V | AC85V-AC100V，AC240V-AC264V降额使用 |
|
|
额定频率 | 50Hz/60Hz |
|
|
|
允许瞬间断电时间 | 10ms |
|
|
|
电源保险丝 | 250V 3.15A |
|
|
|
冲击电流 | 最大40A 5ms以下/AC100V,最大50A 5ms以下/AC200V |
|
|
|
最大消耗功率 | 20W/30W |
|
|
|
输出 额度 |
| LP1/2-08M08R/T | 其余主机 | 该容量为基本单元内部消耗和扩展模块负载之和；最大输出功率即为各路满载之和；散热方式为自然冷 |
| 5V/GND | 0.5A | 0.5A |
|
| 24V1/GND | 0.4A | 0.8A |
|
| 24V2/0V(COM0) | 0.4A | 0.4A |
|
※1：电源线请用2mm2以上的电线，以防止电压下降。
※2：电源输入要求无雷击危险或其他负载造成的浪涌电压冲击，控制器尽可能不与容易产生浪涌电压的设备，比如电机、接触器、变频器等共用电源。
※3：即使出现10MS以内的断电，PLC仍可继续工作，当长时间处于断电或者电压异常下降时，PLC停止工作，并且输出呈OFF状态，当供电正常时，PLC自动开始工作。
※4：基本单元和扩展模块的接地端子互相连接，并可靠接地。
